Jetson Xavier NX 烧录系统+配置torch全教程

Posted on Edited on In

本教程适配于采用M.2 NVMe SSD的Jetson Xavier NX板子。

介绍了采用EMMC作为内置储存的Jetson Xavier NX该如何烧写程序并完成扩容。以及安装CUDA、Pytorch、torchvision教程。

血🩸与泪😢的旅途。

HOST虚拟机准备

由于Jetson Xavier NX采用的是内置的EMMC为储存卡，而不是采用可以插拔的SD卡，所以我们需要用NVIDIA的SDK Manager进行烧写程序，这个软件的运行环境为Linux。

下载VMware，安装Ubuntu

VMware17.0获取网址：VMware17.0安装教程

在VMware中安装Ubuntu系统，Ubuntu系统的版本注意：

  1. Ubuntu18.04只可以选择Jetpack4.x
  2. Ubuntu20.04+可以选择Jetpack5.x
  3. Jetpack4.x -> Python 3.6
  4. Jetpack5.x -> Python 3.8

对python版本有要求的一定要注意Jetpack版本！！

Ubuntu的下载网址：https://ubuntu.com/download/alternative-downloads

按照标准的虚拟机安装环境步骤进行安装。

虚拟机使用主机VPN

由于SDK Manager需要翻墙下载，所以需要虚拟机需要使用主机网络

参考博客：如何在虚拟机Ubuntu下使用主机网络

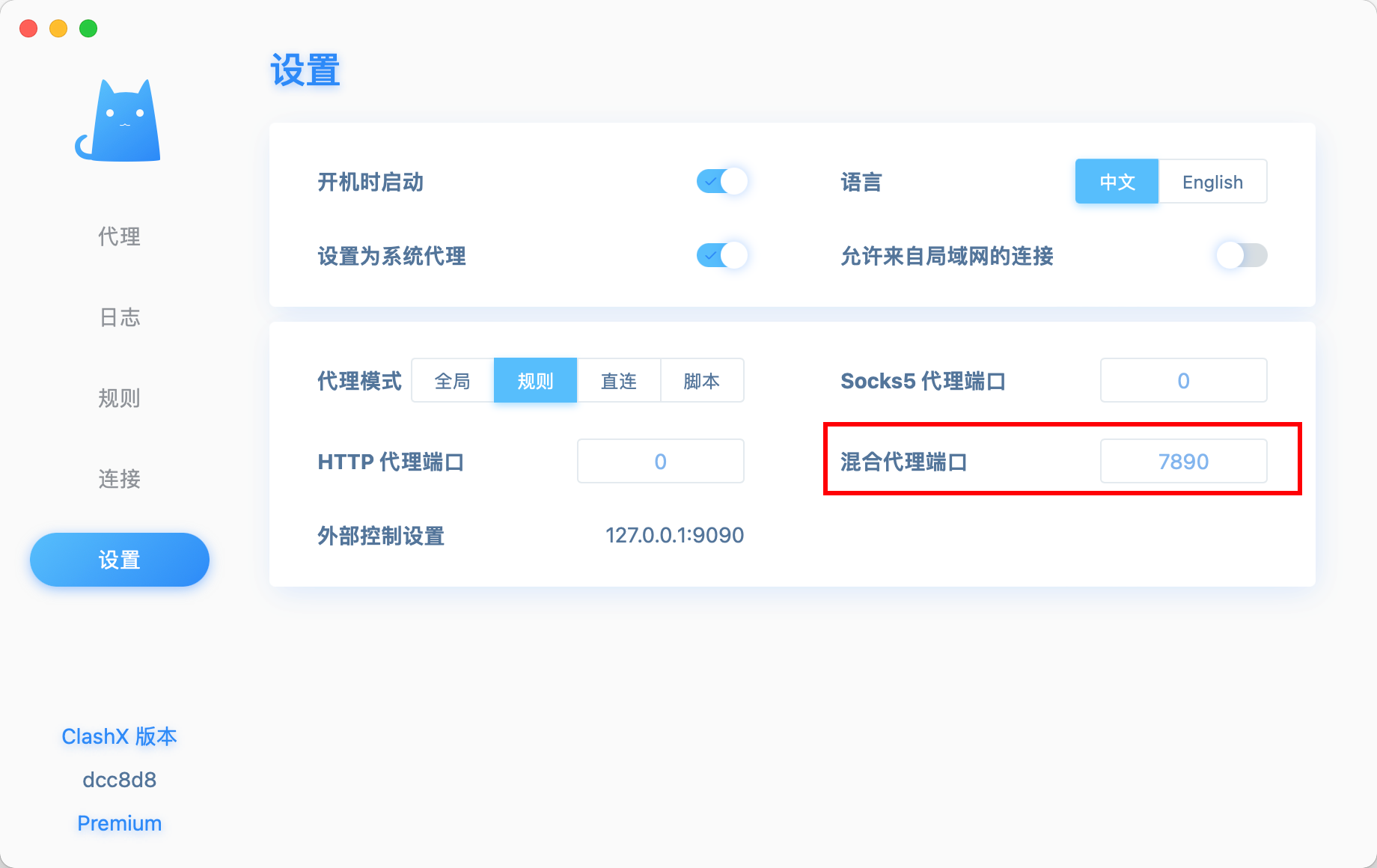

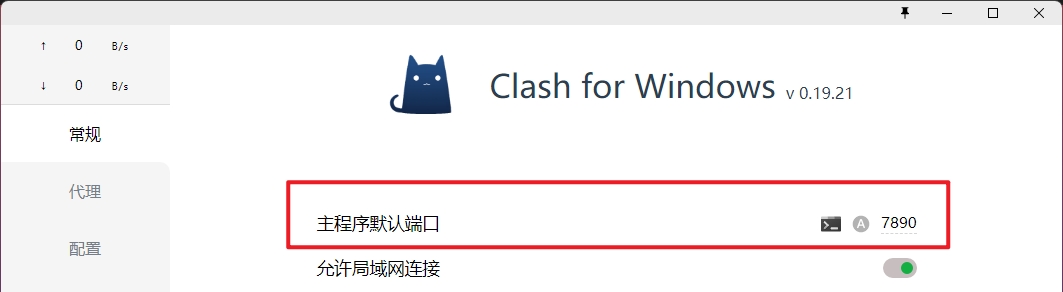

首先查看本机的Clash查看VPN端口号是多少？

image-20231105182240822

img_v2_e066f759-e810-4163-897c-41f85707ef0g

Mac端和Windows端类似，去看代理端口是否为：7890

在Windows界面使用win+r -> cmd调出Terminal

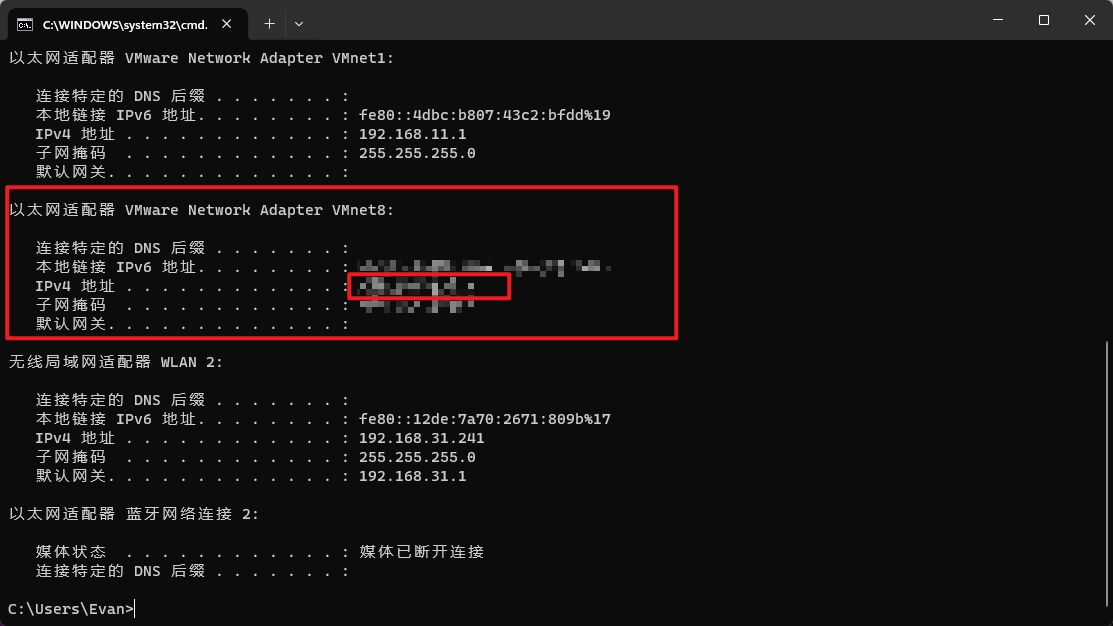

在Terminal中输入ipconfig获取IP地址：

img_v2_8b9845f9-7414-4278-b164-c551cbb2ae7g

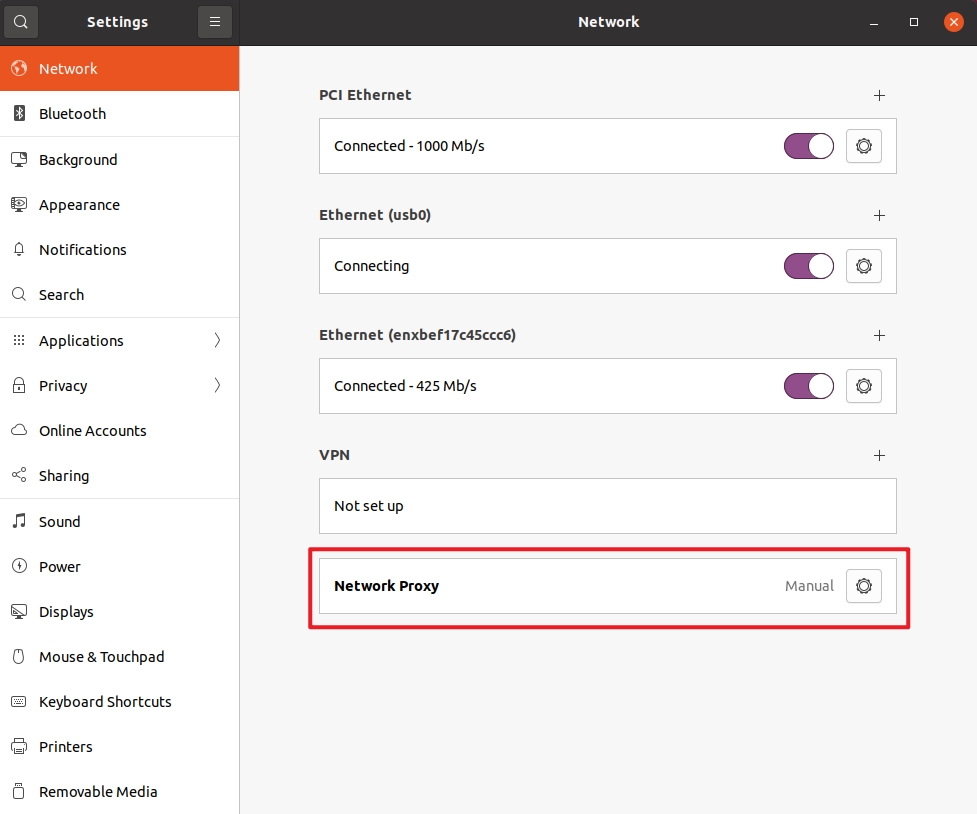

记住VMware的IPv4地址，然后进入虚拟机界面，在设置中找到network界面。

img_v2_2ba0aee1-701d-4629-9515-551f08ee4c4g

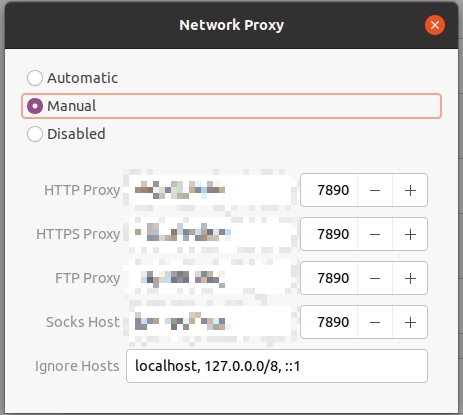

点击Network Proxy 进入下面的界面，选择Manual，然后将Proxy后面的IP地址写为在Windows中查看的VMware地址，后面的端口号和Clash中的一致。

img_v2_6215e685-acd9-42ec-8ce2-8717610dbc1g

如此：虚拟机就可以使用主机的VPN了。

下载SDK Manager

SDK Manager的下载地址：https://developer.nvidia.com/sdk-manager

在虚拟机中下载，下载完成后运行：

1
sudo apt install ./sdkmanager_1.9.2-10899_amd64.deb

.deb前为下载的SDK Manager 安装包名称。

烧写系统

Jetson Xavier NX的准备

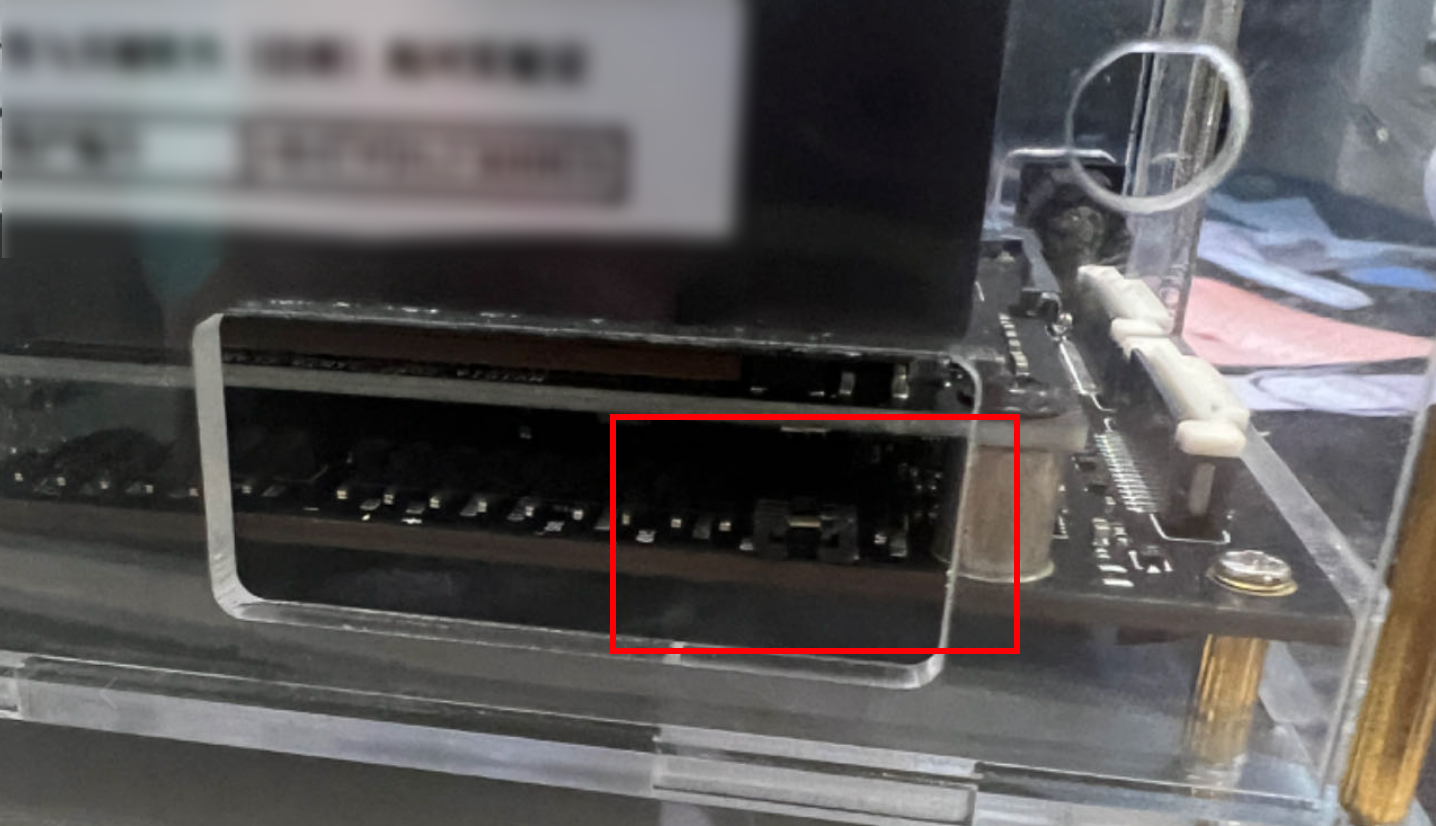

使用接线帽将NX的FC REC引脚和GND引脚短接，让NX进入Recovery模式，用数据线连接到电脑上，并插上电源，准备系统的烧录。

image-20231105184016942

由于我需要的是Python3.8+，所以我选择的是Ubuntu20.04系统以及Jetpack5.1.1系统。

SDK Manager 烧录

打开SDK Manager：在Ubuntu的终端中输入命令sdkmanager即可命令行打开。

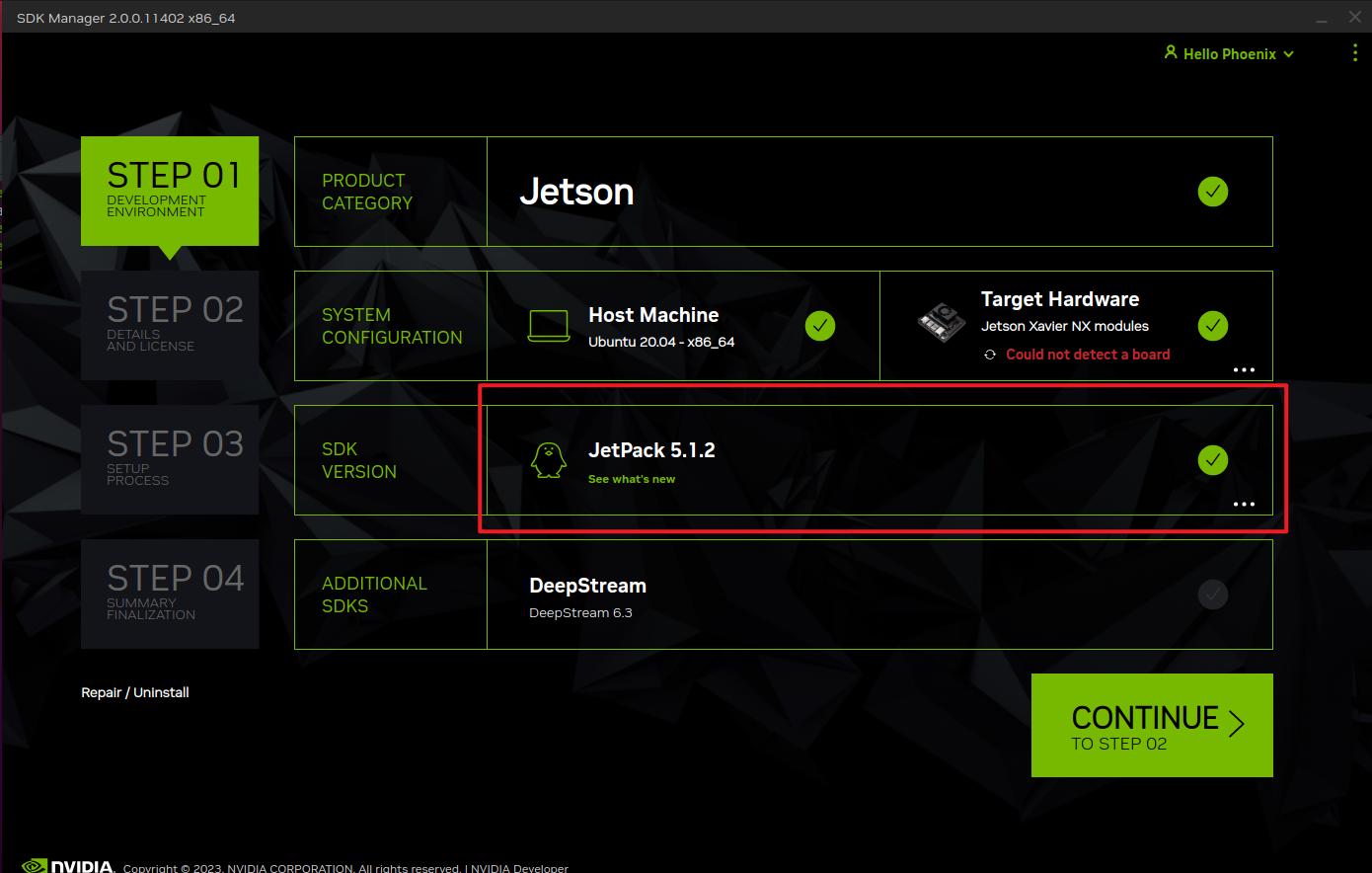

STEP 01：

image-20231105225637881

在这里要选择JetPack 5.1.2的版本，我选择的是Jetpack 5.1.1(rev. 1)。

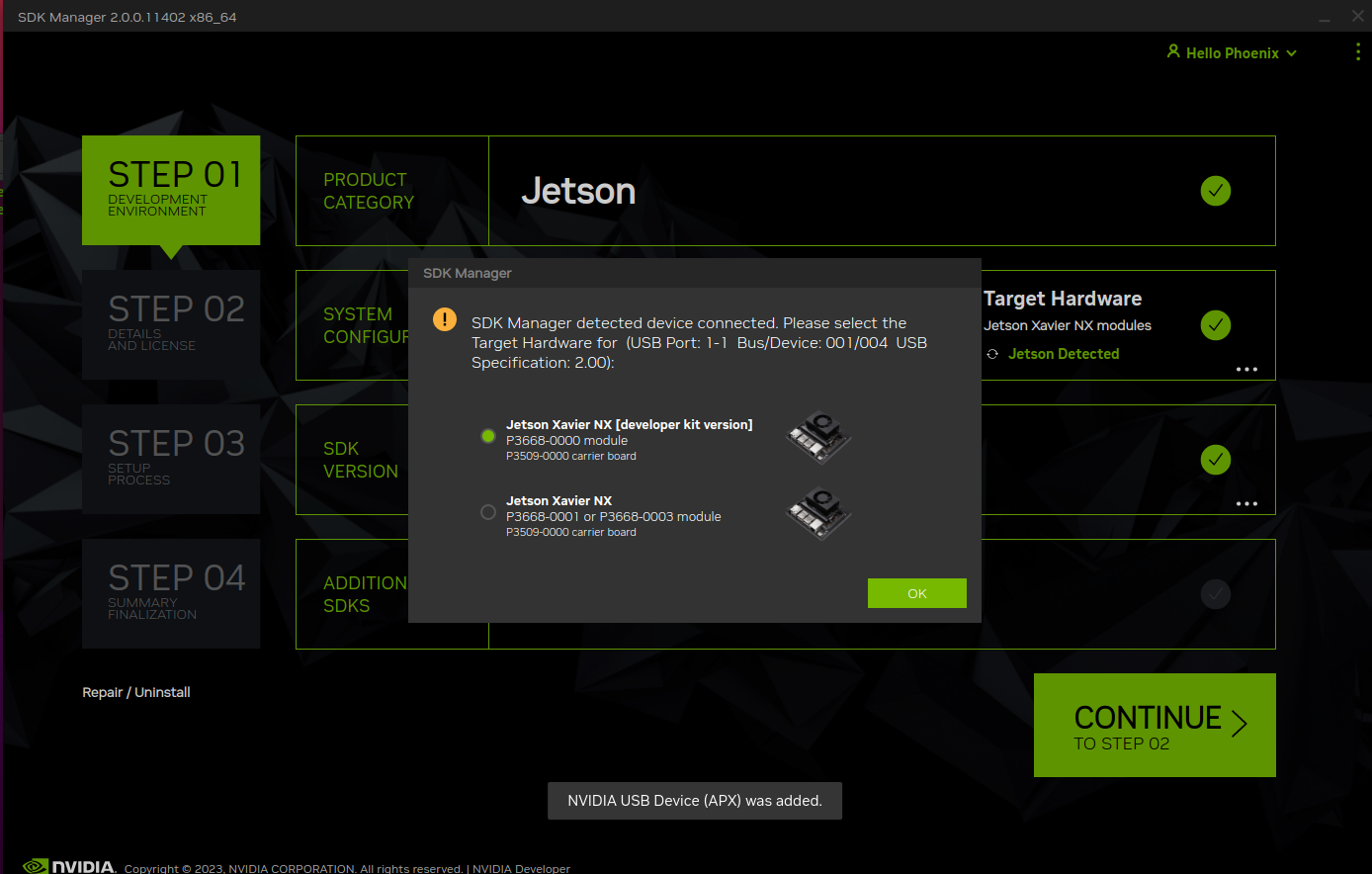

Target Hardware插入USB会自动跳出选择选项，选择自己的板子版本后，点击CONTINUE

image-20231105232410116

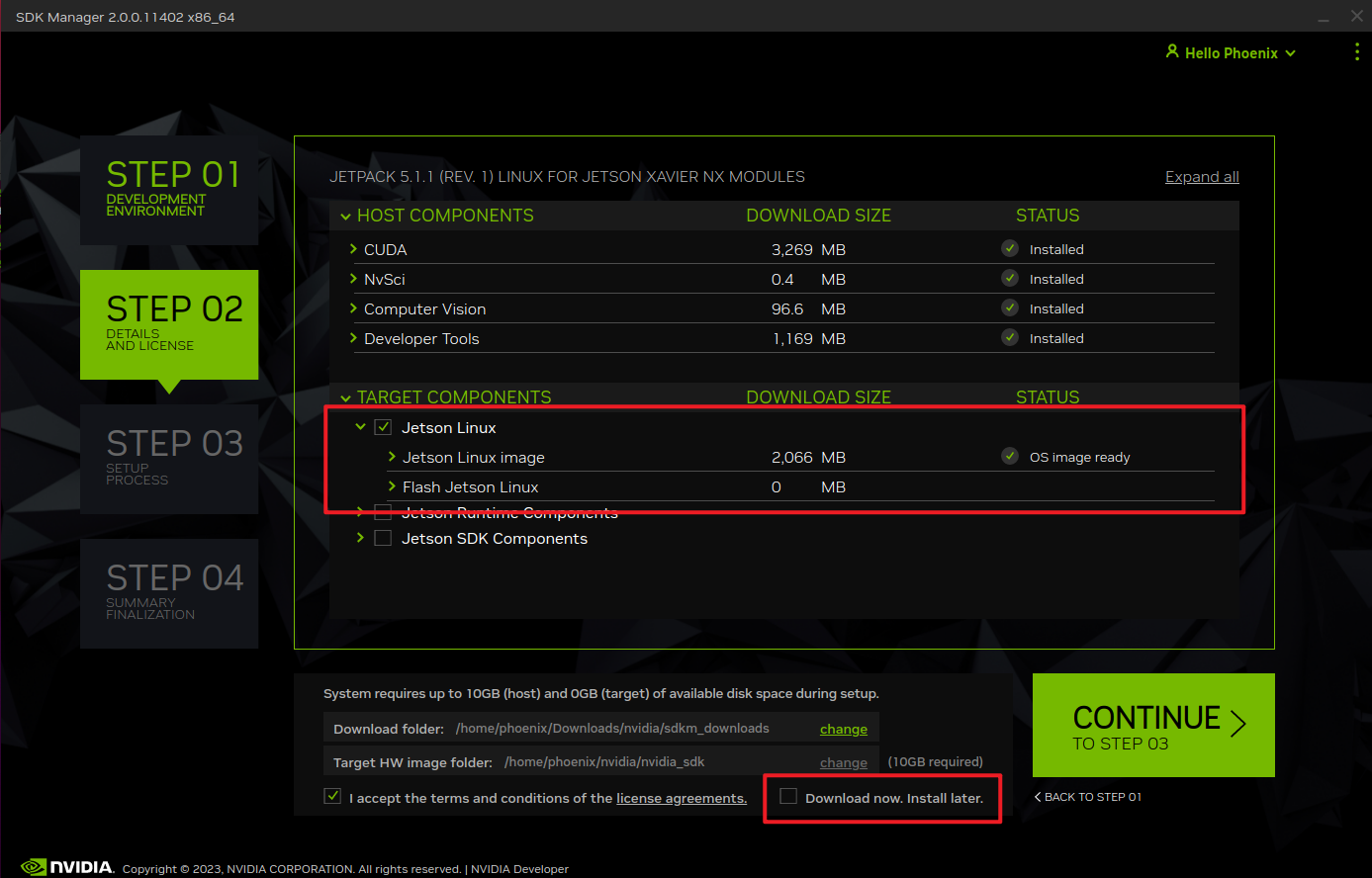

STEP 02：

image-20231105225946667

由于EMMC只有16G，所以在第一次烧写的时候，只选择Jetson Linux，别的SDK Components都不要选择，选择之后会出现disk内存不够。

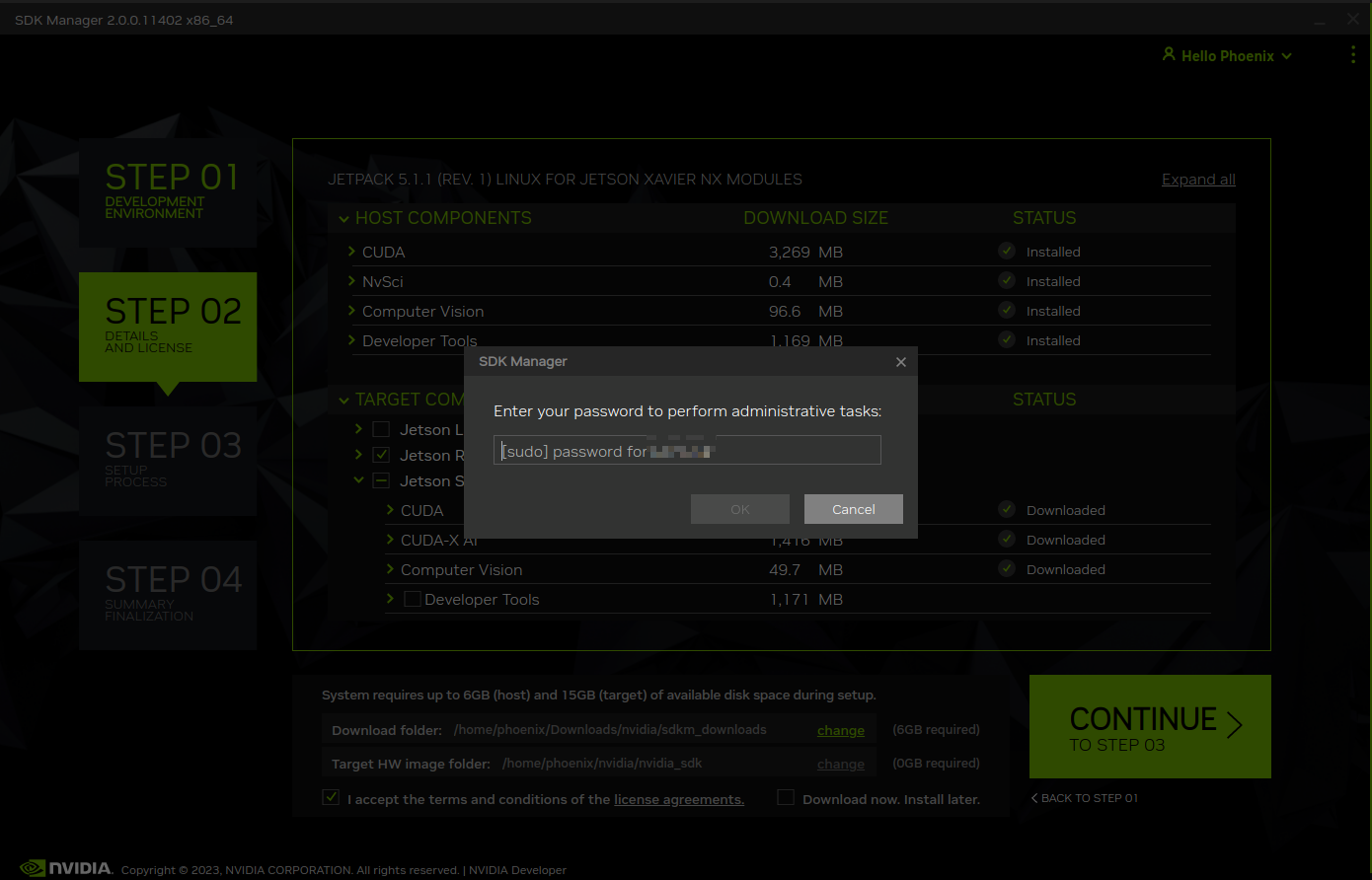

STEP 03：

image-20231105230310553

在这个界面中，输入虚拟机的密码，进入安装界面。

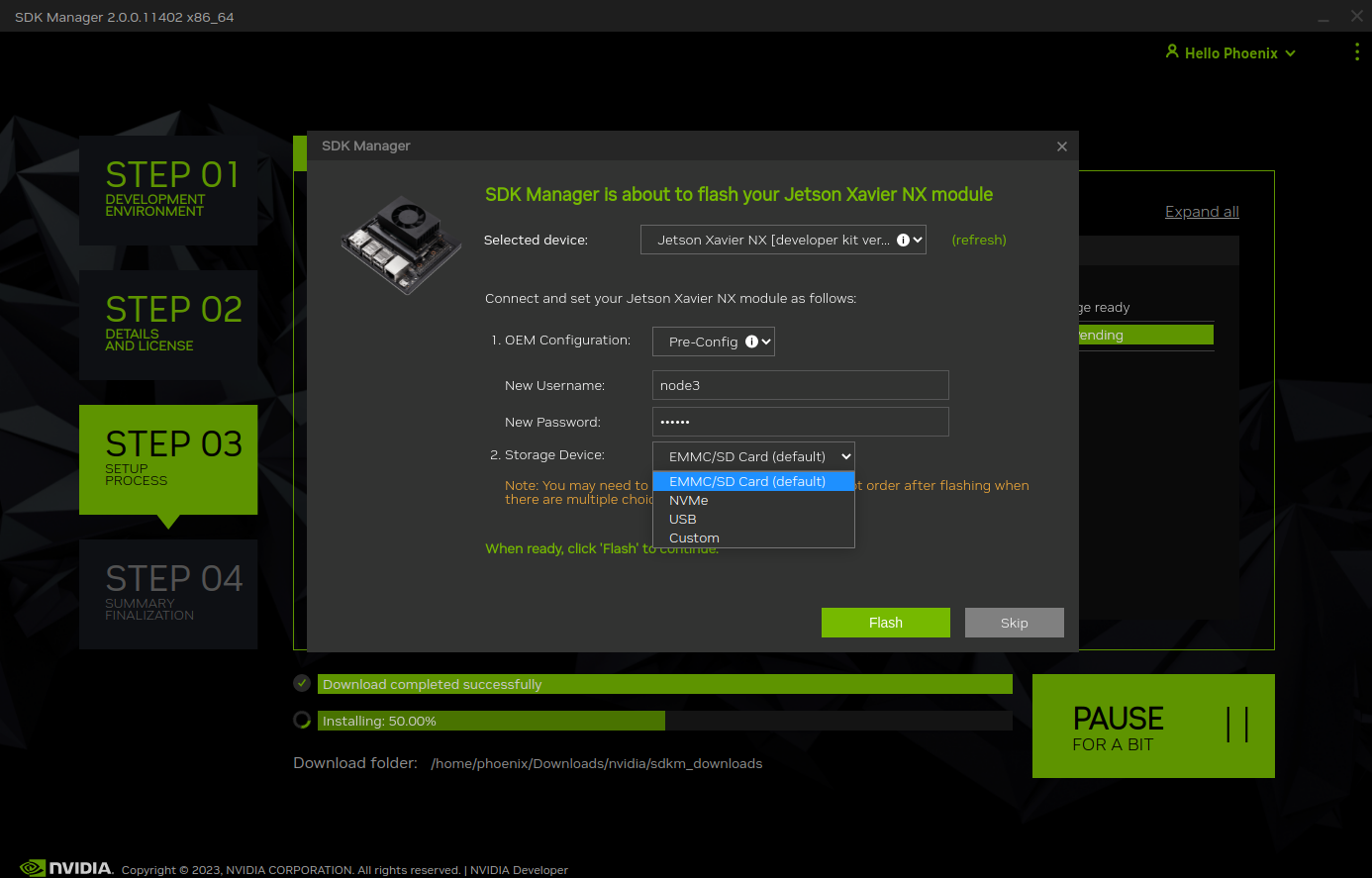

安装界面会在一开始跳转到初始化界面，这里确定linux的用户名和密码，Storage Device要选择默认的EMMC/SD

注意：设置密码一定不能单一空格，每次都在Linux登录的时候显示密码不对！

image-20231105232713834

之后就是等待，可能会到99.83%的时候停止，这里我的解决办法是换了一根数据线就完成了。网上说的感觉都没啥用……

如果在烧写到99.3%左右的时候，Jetson的风扇开始转，并且主机显示Device掉线、重新连接，那么多半是安装成功了。

STEP 04：

安装完成之后点击EXIT，不要拔掉USB线！！！！！！，可以拔掉接线帽，连接显示器，进入Linux界面。

当Linux界面初始化完成之后，即可拔掉USB线。

系统扩容和改启动盘

格式化硬盘

由于EMMC只有16G的容量，当下载完Linux之后大概只剩下5G左右，是无法进行CUDA等的配置的，所以需要将启动盘换成NVMe。

打开Linux系统，打开Terminal，在其中输入

1

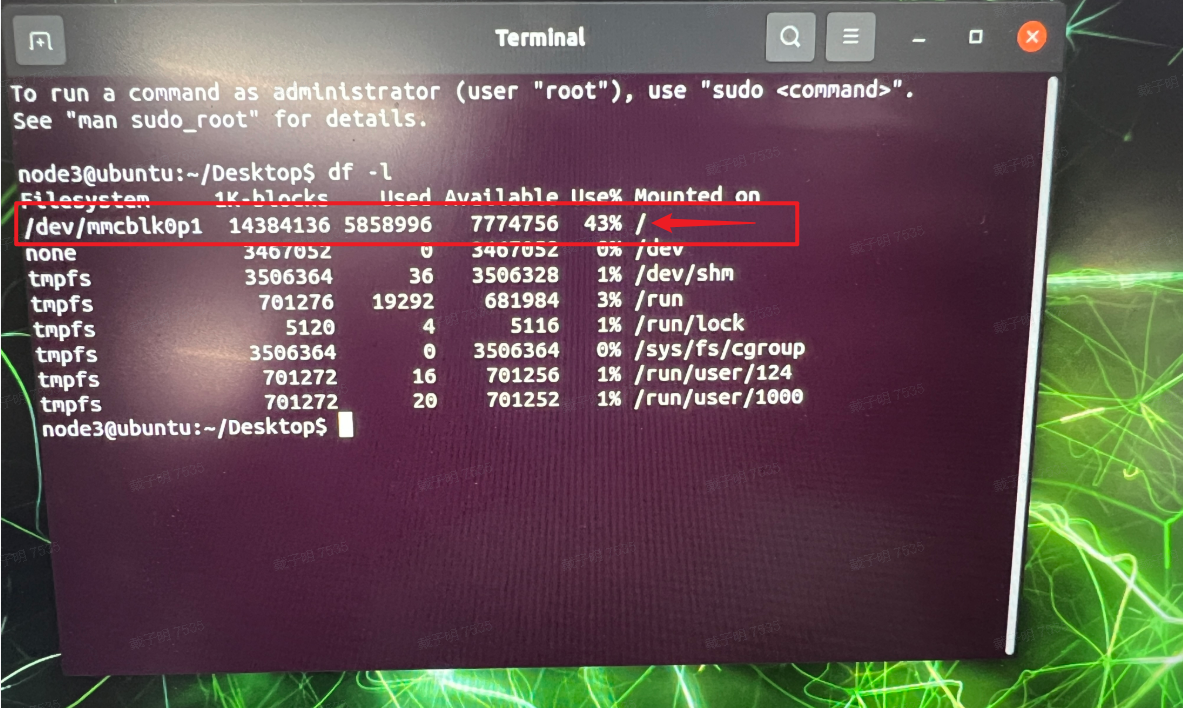

df -l

image-20231106090522868

这里挂在/下面的盘是启动盘，我们现在的启动盘已经用43%了，需要对其进行更换成128G SSD。

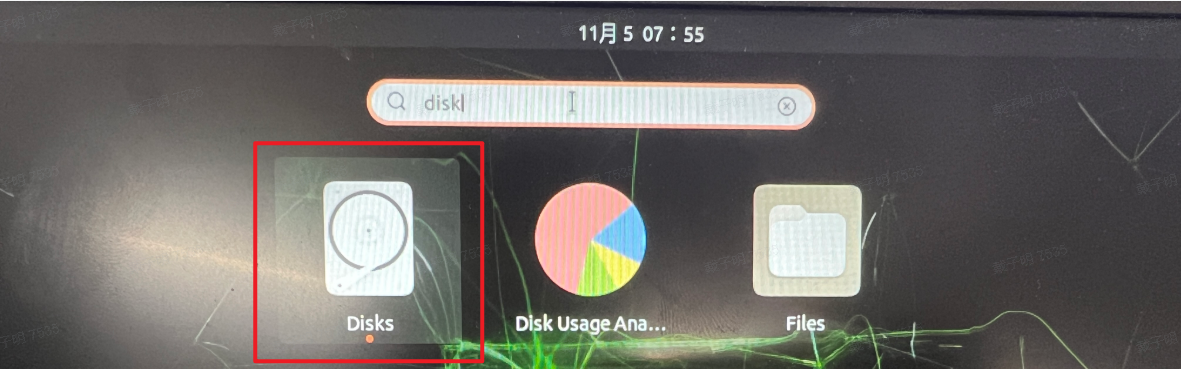

在应用程序中搜索disk：

image-20231106090702147

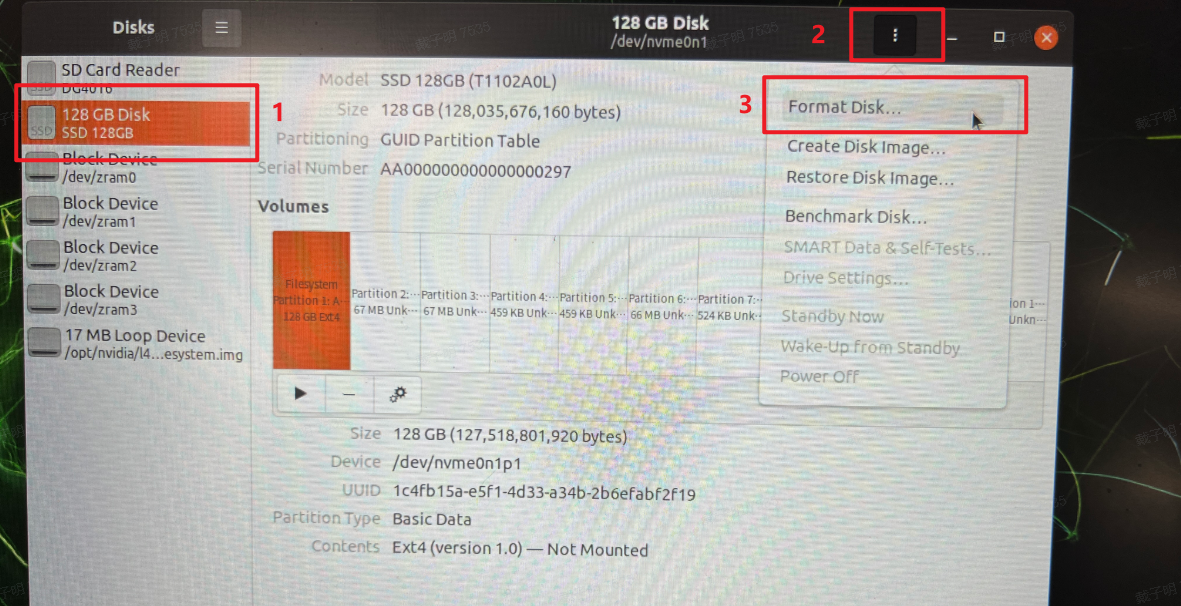

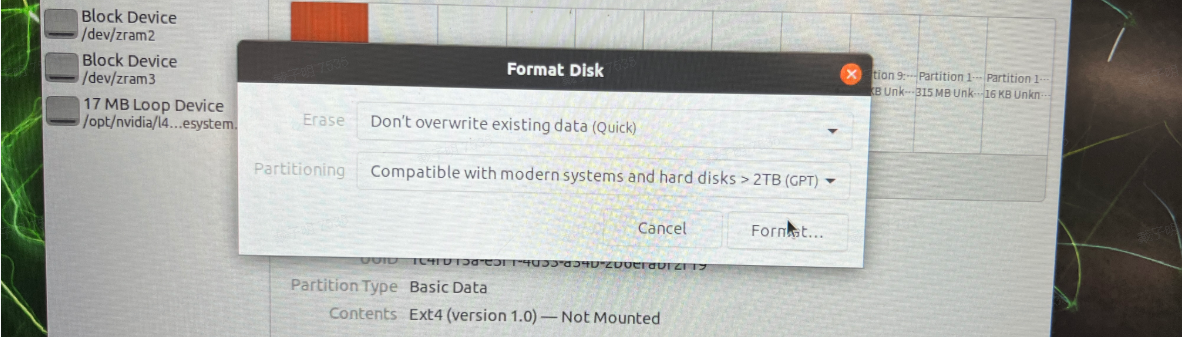

在disk程序中，按照顺序进入128G Disk中进行硬盘格式化

image-20231106090831588

image-20231106090858246

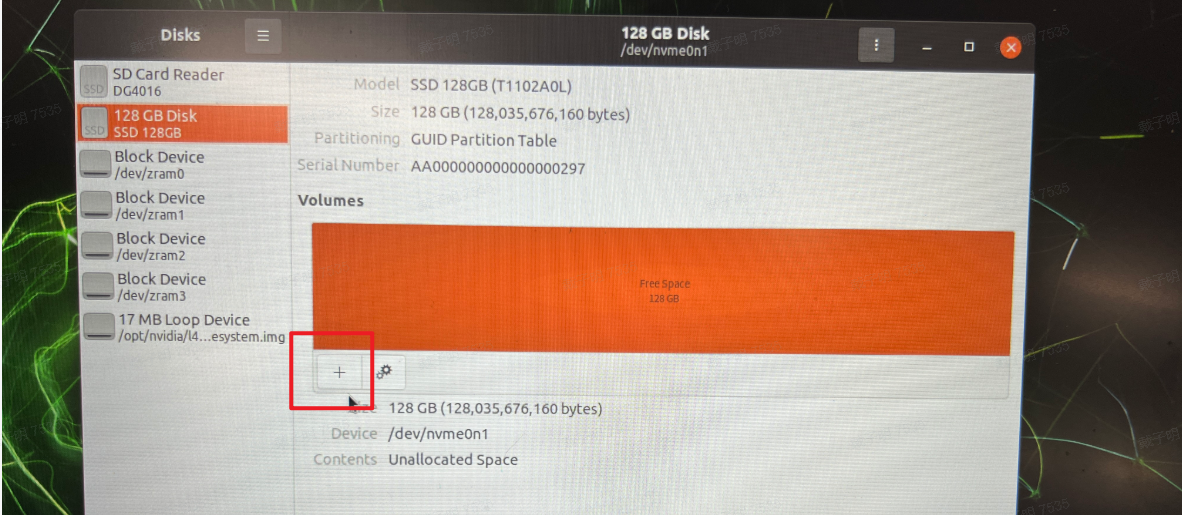

在格式化硬盘之后，对硬盘进行分区，点击Volume左下方的加号进行分区：

image-20231106090956578

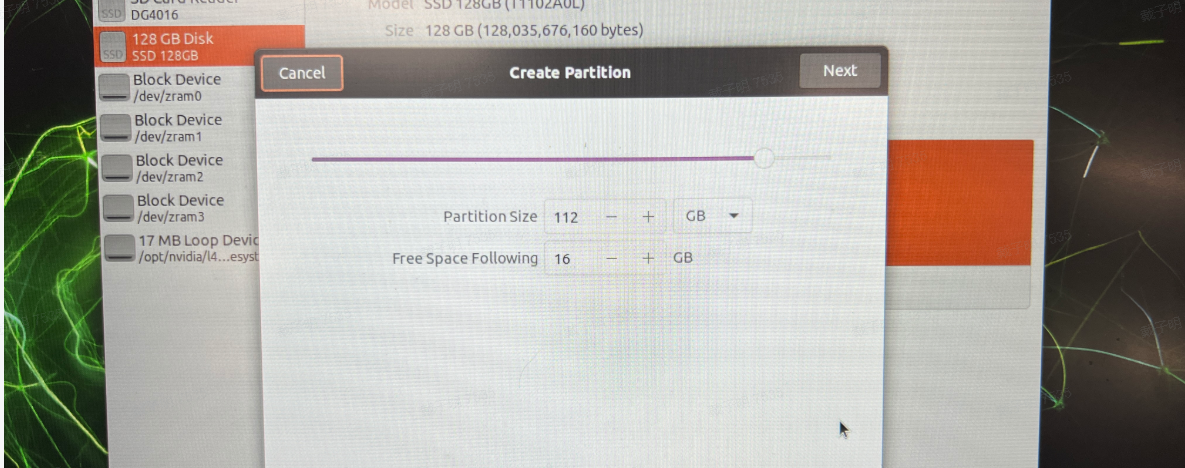

给Free Space Following 16G的空间：

image-20231106091027759

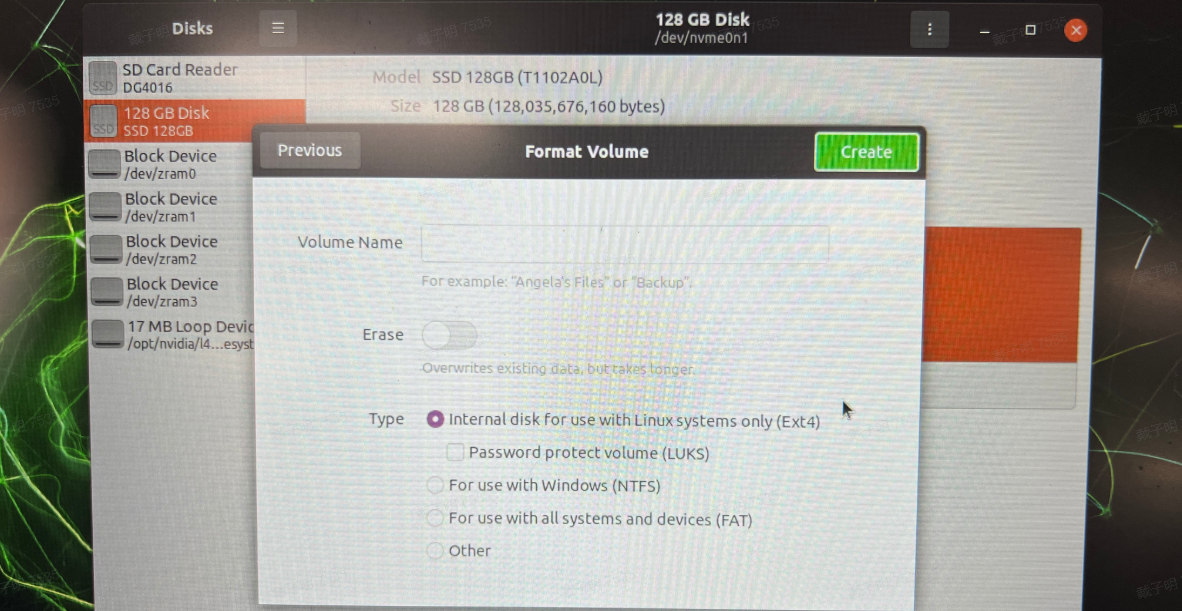

名称可以不写

image-20231106091107787

至此，硬盘格式化+分区成功！！！！

更改启动盘

如果虚拟机可以ping通github，则直接在Terminal中输入：

1
2
git clone https://github.com/jetsonhacks/rootOnNVMe.git
cd rootOnNVMe

如果虚拟机网无法ping通github，可以通过U盘将Windows电脑上的rootOnNVMe拷贝下来。

！！！但是注意，由于Windows的sh格式和Linux不一样，所以拷贝下来的文件无法直接运行，需要在Terminal运行以下命令！！！

1
2
3
cd rootOnNVMe
sed -i -e 's/\r$//' copy-rootfs-ssd.sh
sed -i -e 's/\r$//' setup-service.sh

该命令将把CR字符替换为空，这将使这些行以LF(\n)作为结尾！

注意！！！，在data文件夹中仍然有一个.sh文件！如果不更改，会导致setup-service.sh看似成功了，但是没有成功！

1
2
cd data
sed -i -e 's/\r$//' setssdroot.sh

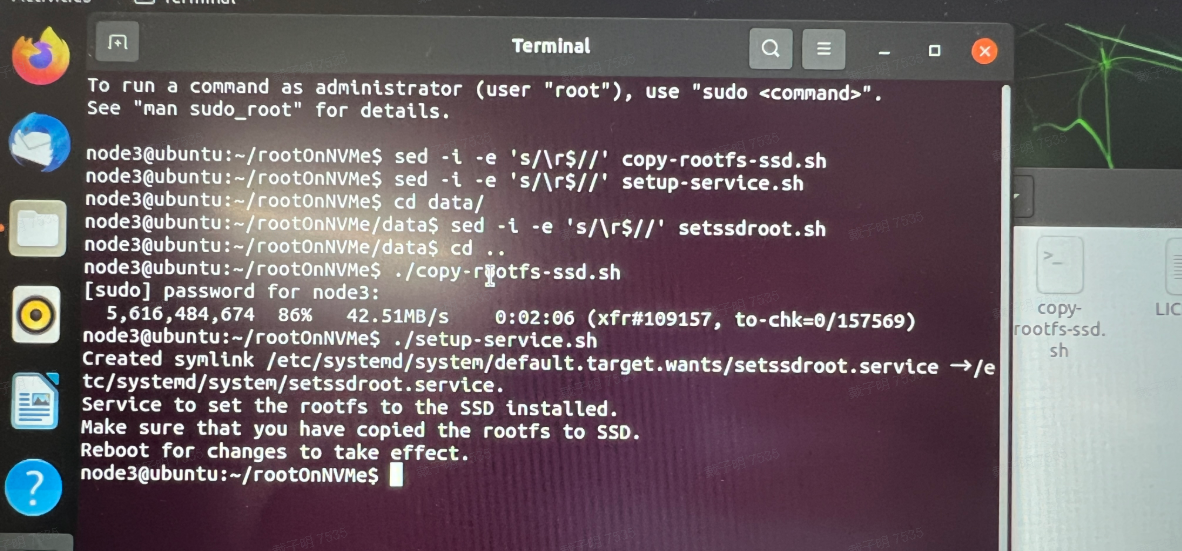

在这些做完后，运行两个.sh文件进行启动盘更改：

  1. 将源文件复制到SSD固态硬盘，就完成了系统的迁移

    1
    ./copy-rootfs-ssd.sh

  2. 迁移好之后，还需要将SSD设置为第一启动盘，系统才能从SSD启动

    1
    ./setup-service.sh

  3. 重启系统生效

    1
    reboot

image-20231106092556322

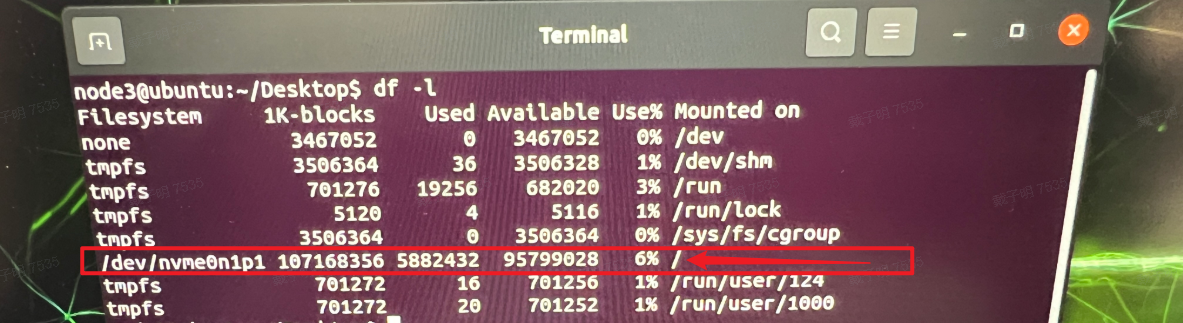

重启完查看，挂载在\下的盘是哪个即可知道成功与否：

image-20231106093152203

安装CUDA等

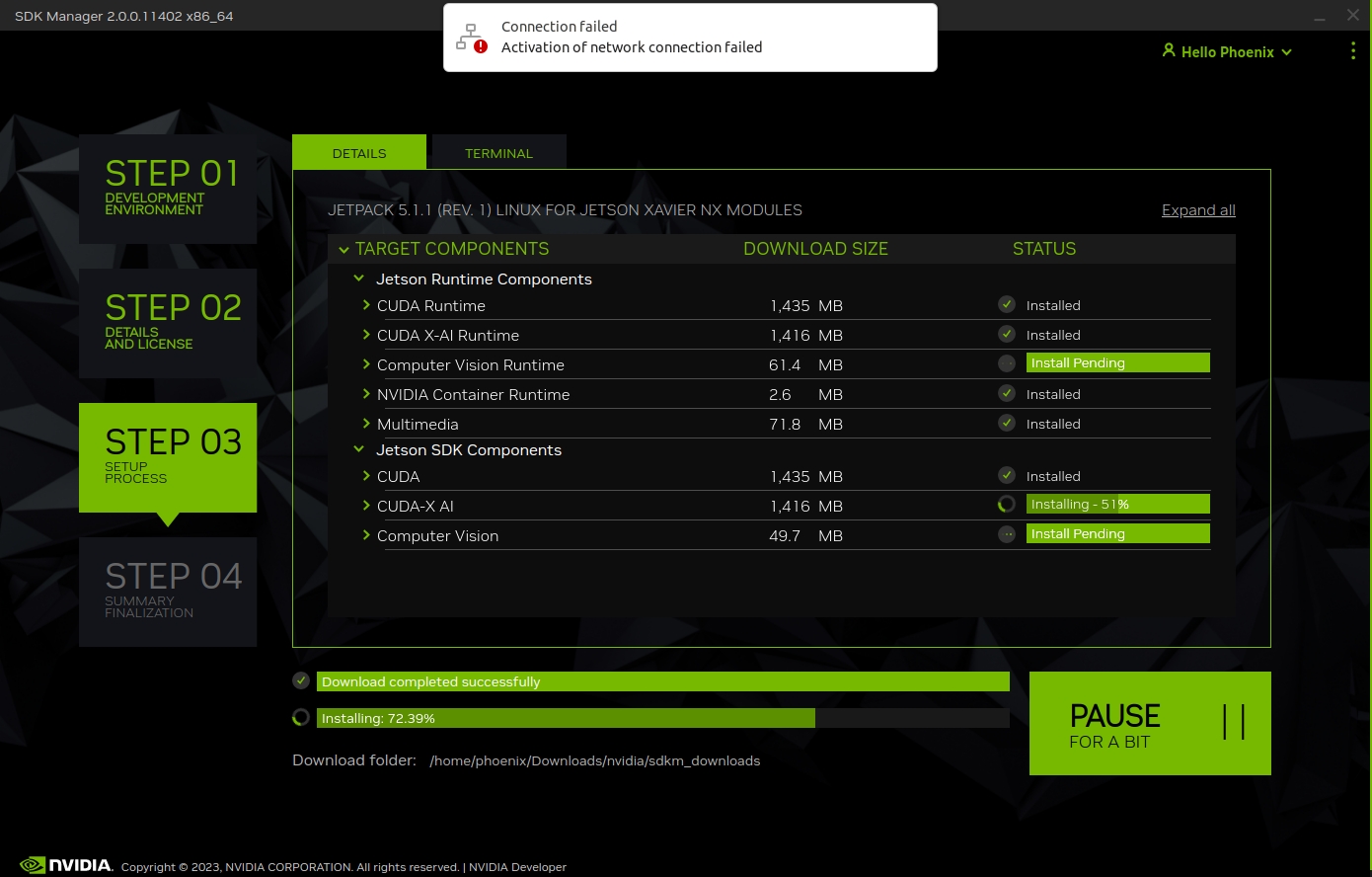

安装CUDA需要从SDK Manager安装，和之前方式一样，用USB链接上Jetson之后，打开SDK Manager，STEP 01 和之前的一样，在STEP 02 上选择除去Jetson Linux的选项。

img_v2_94c96e97-5c40-4e8f-a615-d02dd8f05dbg

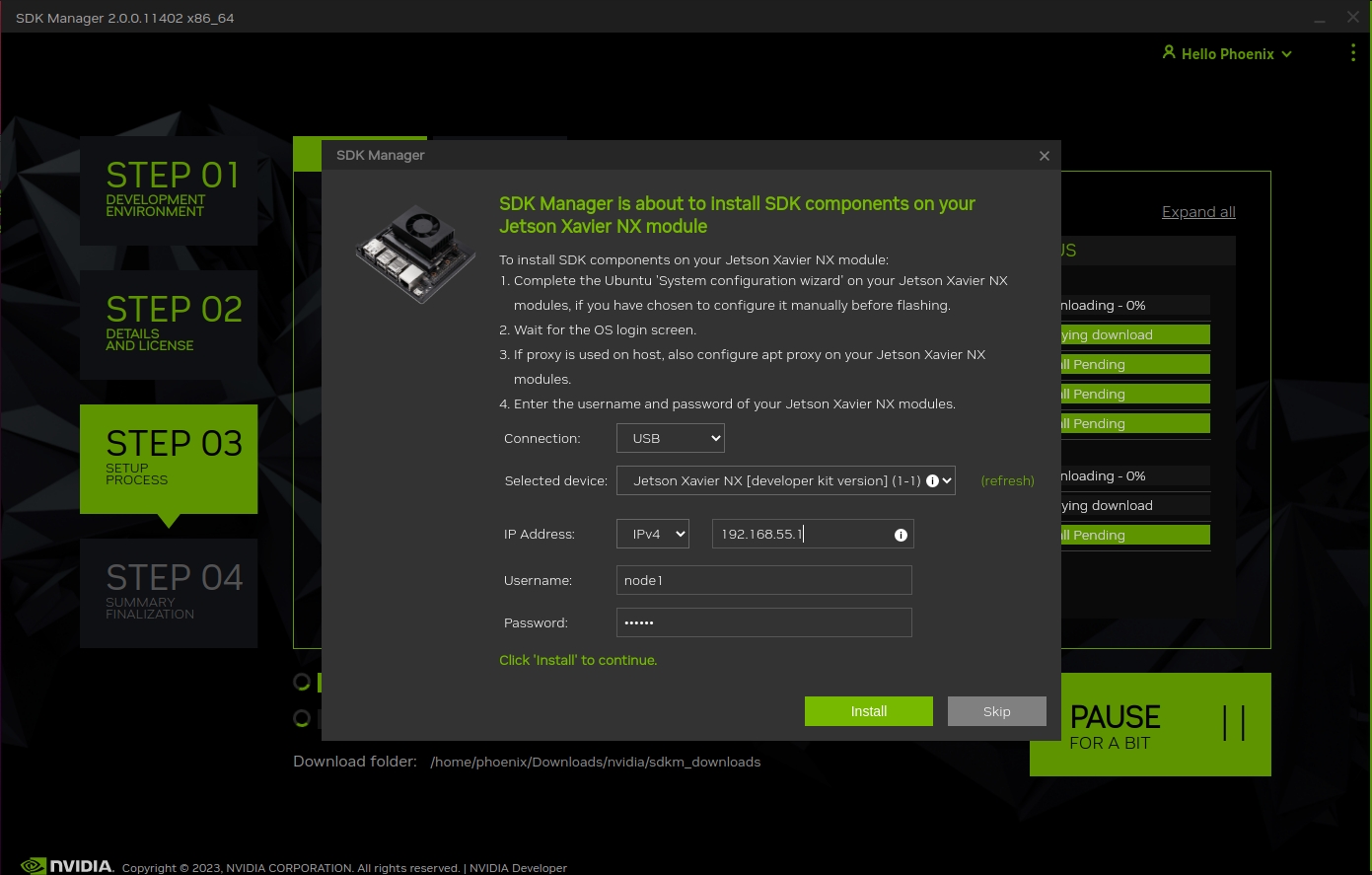

然后进行安装，安装时需要输入Jetson NX的用户名和密码进行验证。

img_v2_40f0c940-f1bb-4b20-9a10-5d25755ceebg

安装纯靠运气，建议听着《好运来》进行安装……

如果一直error，我的做法是重新安装Linux系统。

  • 可能需要Jetson Xavier处于开机并登录状态，这次是因为这个成功了——2024.3.9（ip error）

下载完之后进入Jetson Xavier NX界面，在Terminal中输入：

1

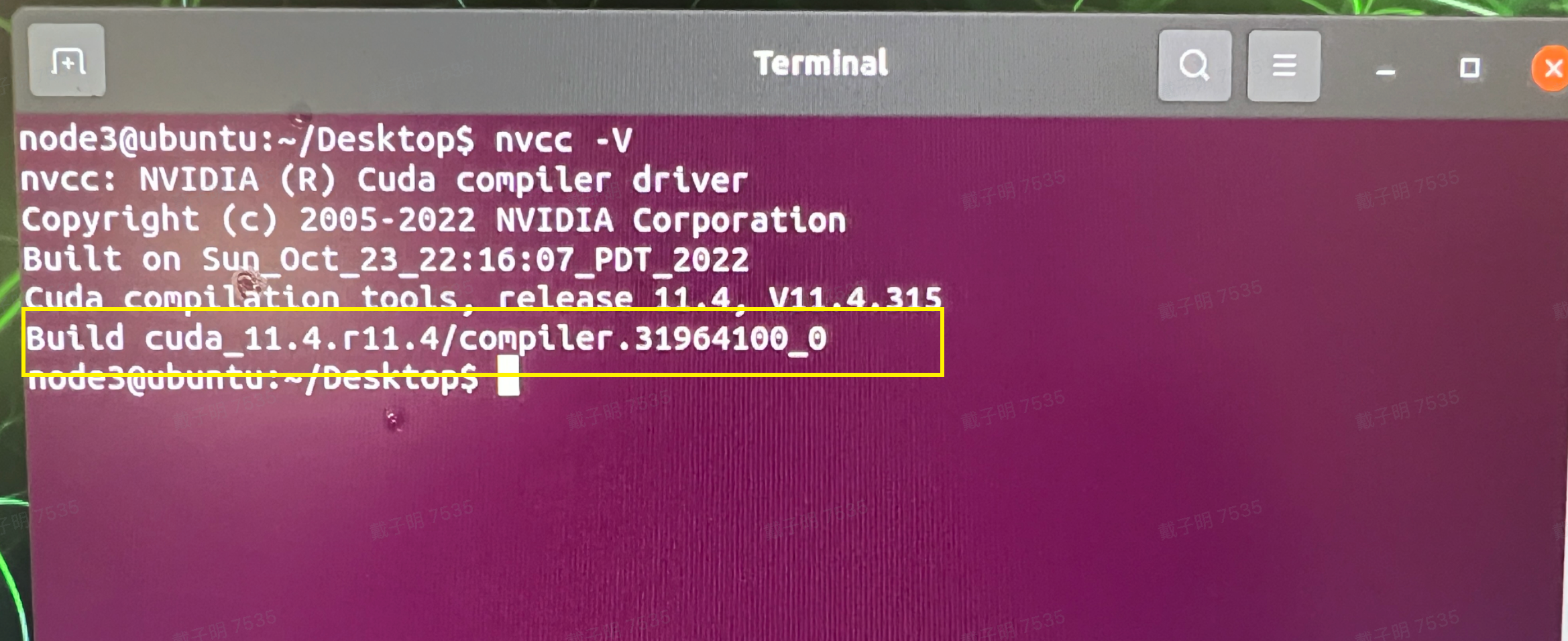

nvcc -V

查看CUDA 版本，能查看到则说明安装成功

image-20231107083646546

配置Pytorch

配置pip的下载路径

由于Jetson不容易翻墙，下载pip包需要换下载源，方法如下：

创建~/.pip.pip.conf

1
2
3
cd ~
mkdir .pip
vim .pip/pip.conf

在pip.conf中添加如下语句：

1
2
3
4
[global]
index-url = https://pypi.tuna.tsinghua.edu.cn/simple
[install]
trusted-host = https://pypi.tuna.tsinghua.edu.cn

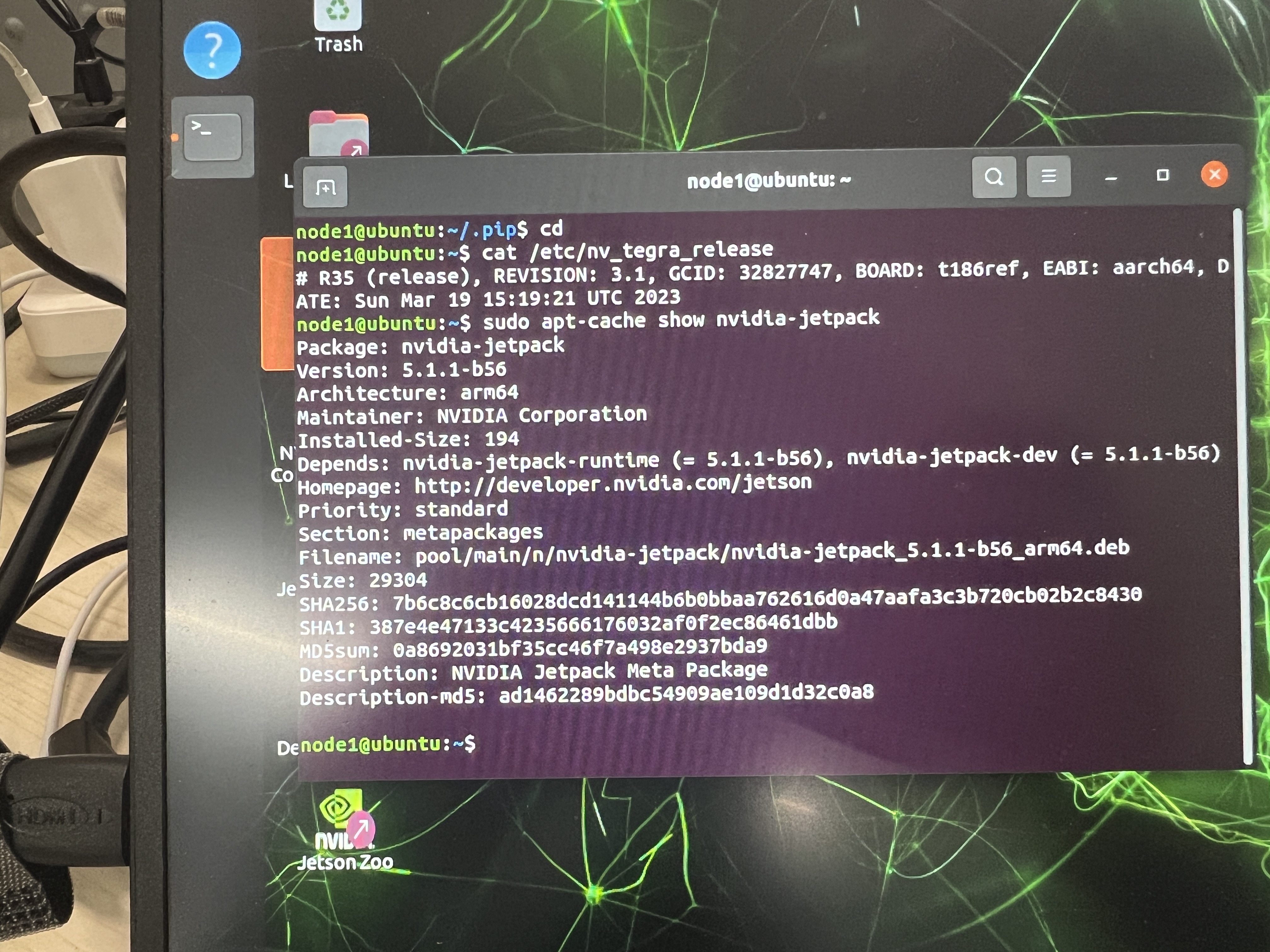

查看Jetpack版本

官方给的查看语句：

1
cat /etc/nv_tegra_release

Blog给的查看语句：

1
sudo apt-cache show nvidia-jetpack

img_v2_11fbf261-72d7-4545-af25-1ebcfd7f90cg

感觉第二个更好用！！！

安装pytorch

官方配置Pytorch教程：https://docs.nvidia.com/deeplearning/frameworks/install-pytorch-jetson-platform/index.html#overview__section_xavier_nx

在Terminal中输入：安装Pytorch需要的包

1
2
sudo apt-get -y update;
sudo apt-get -y install autoconf bc build-essential g++-8 gcc-8 clang-8 lld-8 gettext-base gfortran-8 iputils-ping libbz2-dev libc++-dev libcgal-dev libffi-dev libfreetype6-dev libhdf5-dev libjpeg-dev liblzma-dev libncurses5-dev libncursesw5-dev libpng-dev libreadline-dev libssl-dev libsqlite3-dev libxml2-dev libxslt-dev locales moreutils openssl python-openssl rsync scons python3-pip libopenblas-dev;

安装Pytorch的步骤：

  1. 为Pytorch设定路径

    1
    export TORCH_INSTALL=https://developer.download.nvidia.cn/compute/redist/jp/v511/pytorch/torch-2.0.0+nv23.05-cp38-cp38-linux_aarch64.whl

  2. 下载Pytorch

    1
    python3 -m pip install --upgrade pip; python3 -m pip install aiohttp numpy=='1.19.4' scipy=='1.5.3' export "LD_LIBRARY_PATH=/usr/lib/llvm-8/lib:$LD_LIBRARY_PATH"; python3 -m pip install --upgrade protobuf; python3 -m pip install --no-cache $TORCH_INSTALL

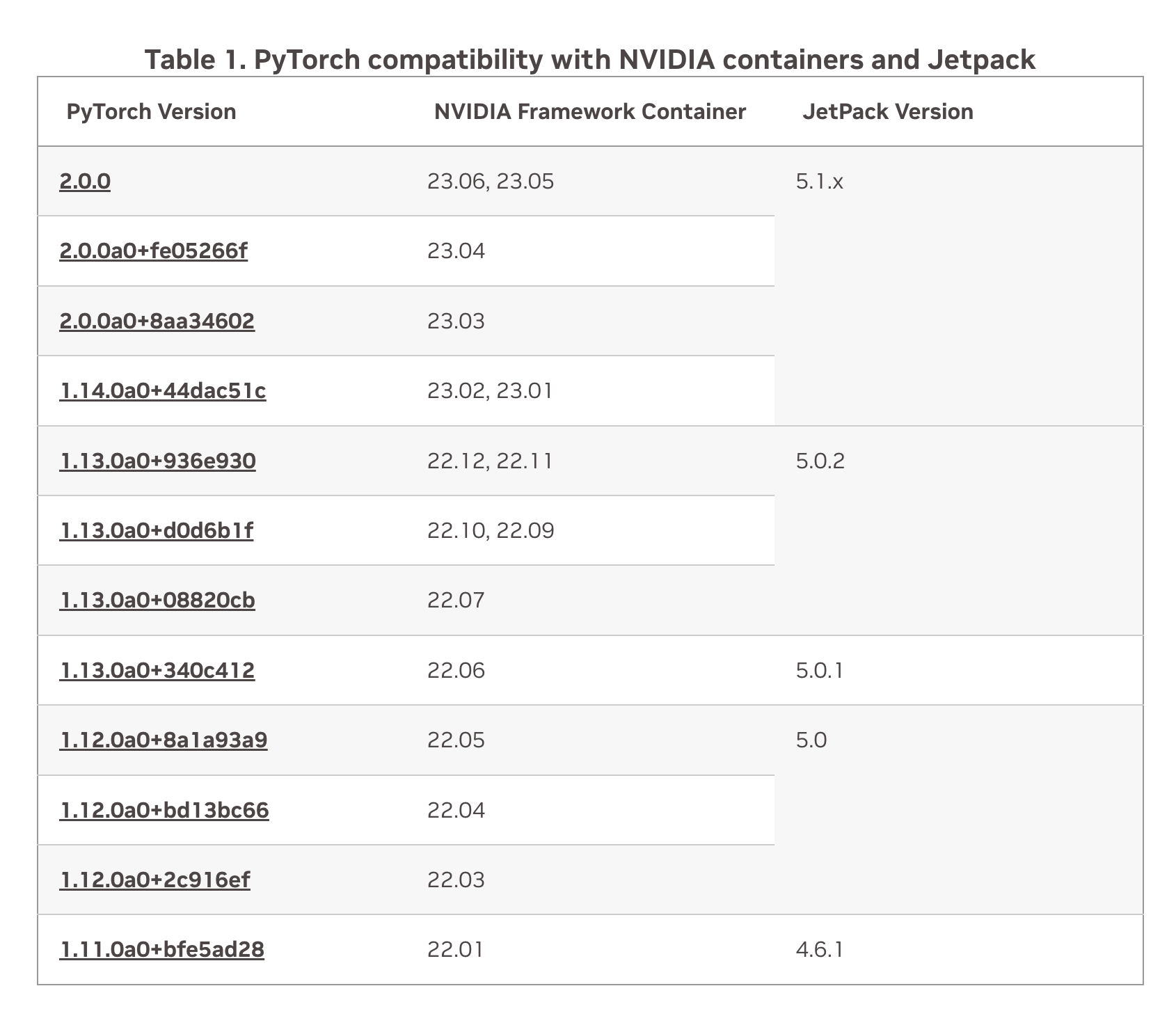

这里是自动下载最新的符合Jetpack v5.1.1的pytorch版本，如果我们需要别的pytorch版本，可以查看网址https://developer.download.nvidia.com/compute/redist/jp/

vxx指的是Jetpack的version版本，.whl指的是需要下载的pytorch轮子。

image-20231106134136723

↑不确定是不是根据这个确定的，还是根据↓确定的版本❓❓❓❓❓：

PyTorch for Jetson

这里我需要的是Pytorch1.x的版本，所以我选择的安装语句为：

1
2
export TORCH_INSTALL=https://developer.download.nvidia.com/compute/redist/jp/v51/pytorch/torch-1.14.0a0+44dac51c.nv23.01-cp38-cp38-linux_aarch64.whl
python3 -m pip install --upgrade pip; python3 -m pip install aiohttp numpy=='1.19.4' scipy=='1.5.3' export "LD_LIBRARY_PATH=/usr/lib/llvm-8/lib:$LD_LIBRARY_PATH"; python3 -m pip install --upgrade protobuf; python3 -m pip install --no-cache $TORCH_INSTALL

安装结束后，测验torch是否能用：

1
2
3
4
5
>>> import torch
>>> torch.cuda.is_available()
>>> torch.cuda.device_count()
>>> torch.cuda.get_device_name(0)
>>> torch.__version__# 查看torch版本！

当输出为：

1
2
3
True
1
Xavier

则说明安装成功！！！😈😈😈😈😈😈😈😈😈😈😈

安装torchvision

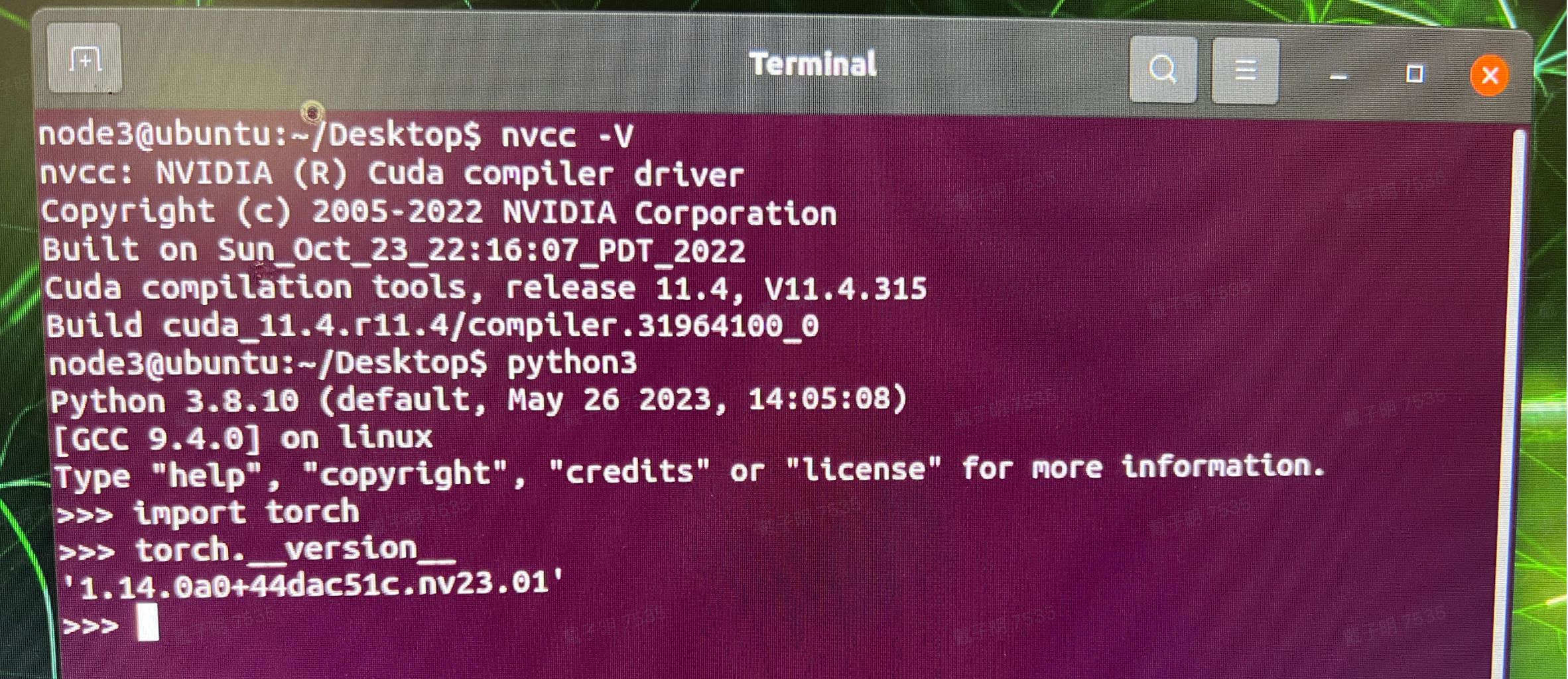

首先确定torch的版本，在上文中得知：

image-20231107083946555

在网址PyTorch for Jetson中有torchvision的使用教程

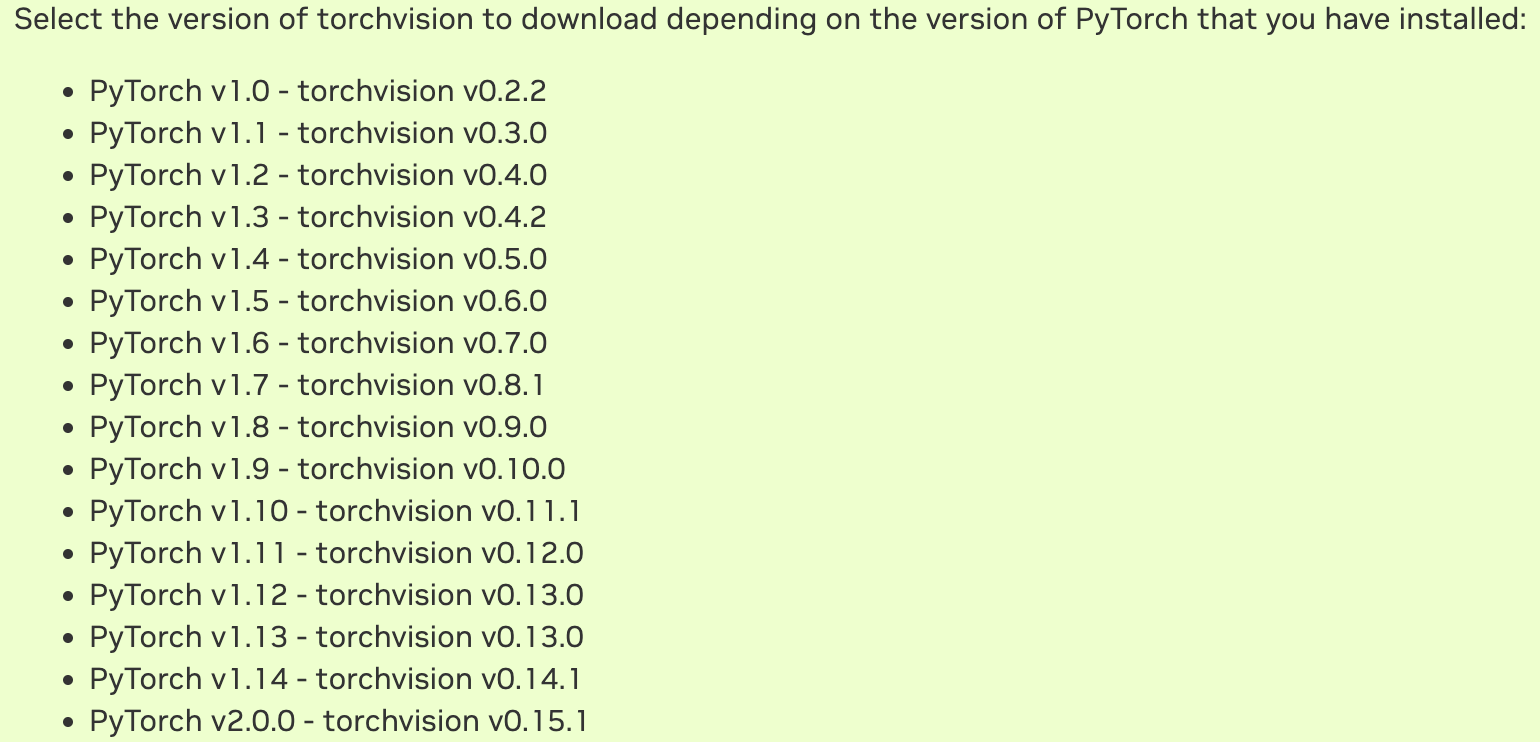

Pytorch与torchvision的版本对应关系：

image-20231107084155410

安装不能使用pip3 install torchvision=x.x.x，而是要用编译的办法，在Terminal中写：

1
2
3
4
5
6
7
sudo apt-get install libjpeg-dev zlib1g-dev libpython3-dev libopenblas-dev libavcodec-dev libavformat-dev libswscale-dev
git clone --branch <version> https://github.com/pytorch/vision torchvision   # see below for version of torchvision to download
cd torchvision
export BUILD_VERSION=0.x.0  # where 0.x.0 is the torchvision version
python3 setup.py install --user
$ cd ../  # attempting to load torchvision from build dir will result in import error
$ pip install 'pillow<7' # always needed for Python 2.7, not needed torchvision v0.5.0+ with Python 3.6

对于我们pytorch1.14.0的版本，最后的Terminal语句为：

1
2
3
4
5
sudo apt-get install libjpeg-dev zlib1g-dev libpython3-dev libopenblas-dev libavcodec-dev libavformat-dev libswscale-dev
git clone --branch v0.14.1 https://github.com/pytorch/vision torchvision
cd torchvision
export BUILD_VERSION=0.14.1
python3 setup.py install --user

成功之后，退出该Terminal。

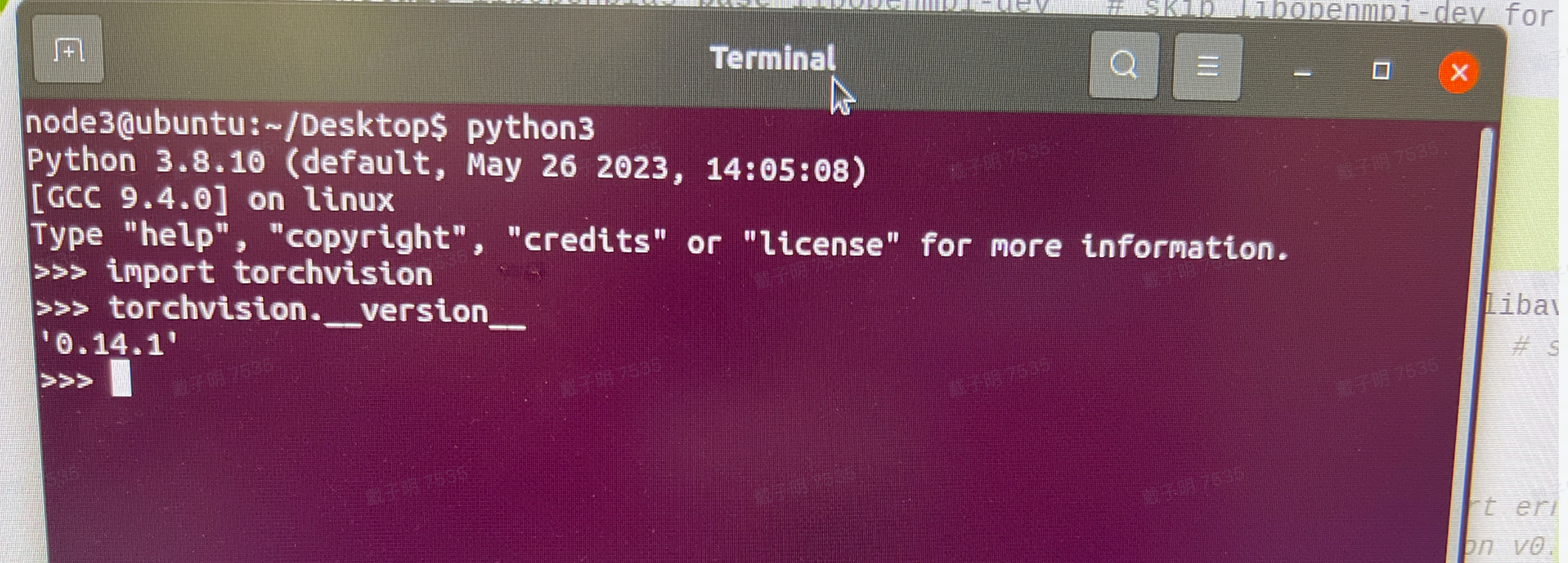

新建一个Terminal，查看torchvision版本

image-20231107092834335
